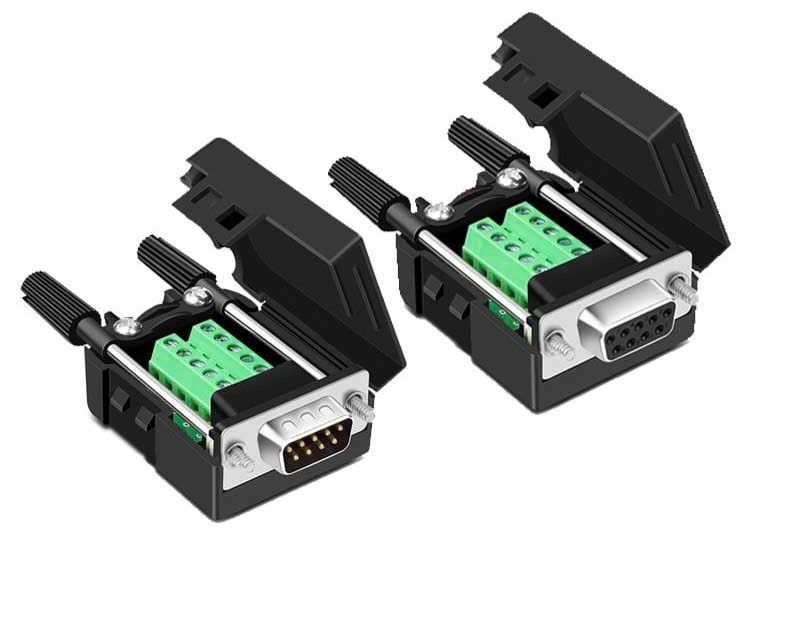

Đầu nối DB9 RS232 9 chân bấm vặn vít HD-LINK chính hãng

Đầu nối DB9 RS232 9 chân bấm vặn vít HD-LINK là phụ kiện kết nối được sử dụng để chế tạo, lắp ráp và sửa chữa dây cáp COM RS232 cho các thiết bị điện tử, thiết bị tự động hóa và hệ thống truyền thông công nghiệp. Với thiết kế cọc đấu dây bằng vít, sản phẩm giúp người dùng kết nối các lõi dây tín hiệu trực tiếp vào từng chân tiếp điểm mà không cần sử dụng mỏ hàn.

Nếu bạn đang tìm kiếm đầu nối DB9 RS232 không cần hàn để làm dây tín hiệu cho PLC, máy móc công nghiệp, thiết bị y tế hoặc cân điện tử, sản phẩm HD-LINK là một lựa chọn đáng tham khảo. Liên hệ phukiencom.vn – Hotline: 0395 193 455 để được tư vấn và lựa chọn phụ kiện phù hợp với nhu cầu sử dụng.

1. Tổng quan về đầu nối DB9 RS232 9 chân HD-LINK

Đầu nối DB9 RS232 9 chân bấm vặn vít HD-LINK được thiết kế dành cho các ứng dụng kết nối tín hiệu nối tiếp RS232. Thay vì phải hàn từng lõi dây vào chân tiếp điểm như phương pháp truyền thống, người dùng có thể đưa dây dẫn vào các vị trí đấu nối và siết vít cố định.

Cấu tạo này giúp quá trình thi công dây cáp COM trở nên thuận tiện hơn, đặc biệt khi cần lắp đặt tại xưởng kỹ thuật, tủ điều khiển hoặc khu vực bảo trì máy móc. Khi cần kiểm tra, thay thế hoặc đấu nối lại dây tín hiệu, kỹ thuật viên cũng có thể thao tác trực tiếp mà không nhất thiết phải sử dụng thiết bị hàn.

Sản phẩm phù hợp để tham khảo trong các hệ thống sử dụng giao tiếp RS232, với điều kiện thiết bị, sơ đồ chân và thông số kết nối tương thích.

2. Đặc điểm nổi bật của đầu nối DB9 vặn vít HD-LINK

Thiết kế 9 chân tiêu chuẩn DB9

Đầu nối có 9 chân tiếp điểm, thường được sử dụng trong các kết nối nối tiếp RS232 trên máy tính công nghiệp, bộ điều khiển, thiết bị đo lường và nhiều loại máy móc chuyên dụng.

Tùy theo thiết bị, cổng DB9 có thể sử dụng đầu đực hoặc đầu cái. Vì vậy, trước khi mua, người dùng nên kiểm tra loại cổng trên thiết bị và lựa chọn đầu nối phù hợp.

Đấu dây nhanh chóng, không cần hàn

Điểm nổi bật của đầu nối DB9 vặn vít HD-LINK là khả năng đấu nối dây trực tiếp bằng vít. Kỹ thuật viên chỉ cần chuẩn bị đầu dây, đặt lõi dẫn vào đúng vị trí và siết vít để cố định.

Giải pháp này giúp giảm các công đoạn hàn thủ công, hạn chế phụ thuộc vào dụng cụ chuyên dụng và thuận tiện hơn khi cần sửa chữa dây cáp tại hiện trường.

Thuận tiện khi bảo trì và thay thế dây

Trong quá trình vận hành, dây truyền thông có thể bị đứt, lỏng hoặc cần thay đổi sơ đồ đấu nối. Đầu nối vặn vít hỗ trợ việc tháo dây, kiểm tra tiếp điểm và đấu nối lại khi cần thiết.

Đây là ưu điểm hữu ích đối với bộ phận kỹ thuật phụ trách bảo trì thiết bị tự động hóa, hệ thống đo lường và dây tín hiệu trong nhà máy.

Ứng dụng linh hoạt trong nhiều lĩnh vực

Đầu nối DB9 RS232 HD-LINK có thể được sử dụng để chế tạo dây cáp COM phục vụ nhiều mục đích khác nhau, từ kết nối thiết bị ngoại vi đến truyền dữ liệu giữa các thiết bị công nghiệp có hỗ trợ giao tiếp RS232.

3. Ứng dụng thực tế của đầu nối DB9 RS232 9 chân

Kết nối PLC và hệ thống tự động hóa

Trong lĩnh vực tự động hóa, một số bộ điều khiển PLC, thiết bị lập trình và máy móc công nghiệp sử dụng giao tiếp nối tiếp để trao đổi dữ liệu hoặc cấu hình thiết bị. Đầu nối DB9 vặn vít có thể hỗ trợ chế tạo dây kết nối theo sơ đồ chân của nhà sản xuất.

Khi triển khai, cần xác định chính xác chân truyền dữ liệu TXD, nhận dữ liệu RXD và chân tín hiệu chung GND nếu giao diện yêu cầu. Không nên đấu dây chỉ dựa trên màu sắc của lõi cáp.

Chế tạo dây cáp COM RS232 cho máy tính công nghiệp

Các hệ thống máy tính công nghiệp và thiết bị điều khiển có thể sử dụng cổng COM để kết nối với thiết bị ngoại vi. Đầu nối DB9 giúp kỹ thuật viên tự làm dây cáp theo chiều dài mong muốn, thuận tiện cho việc bố trí dây trong tủ điện hoặc bàn điều khiển.

đọc thêm : Đầu bấm DB9

Đối với các kết nối giữa hai thiết bị, cần kiểm tra yêu cầu sử dụng cáp thẳng hay cáp đấu chéo trước khi hoàn thiện dây.

Sử dụng với cân điện tử và thiết bị đo lường

Một số cân điện tử, bộ hiển thị cân và thiết bị đo lường hỗ trợ xuất dữ liệu qua cổng RS232. Đầu nối DB9 vặn vít có thể được sử dụng để chế tạo dây truyền dữ liệu đến máy tính, bộ điều khiển hoặc hệ thống thu thập dữ liệu tương thích.

Người lắp đặt cần đối chiếu tài liệu kỹ thuật của thiết bị để xác định tốc độ truyền, định dạng dữ liệu và sơ đồ chân phù hợp.

Kết nối thiết bị y tế có giao tiếp RS232

Trong một số hệ thống y tế, cổng RS232 được sử dụng để trao đổi dữ liệu giữa thiết bị và máy tính hoặc hệ thống quản lý. Đầu nối DB9 vặn vít có thể phục vụ việc chế tạo dây tín hiệu tương thích.

Đối với ứng dụng y tế, việc lựa chọn phụ kiện cần tuân thủ yêu cầu của nhà sản xuất thiết bị và quy trình kỹ thuật của cơ sở sử dụng. Không tự ý thay đổi dây kết nối nếu việc thay đổi có thể ảnh hưởng đến an toàn hoặc độ chính xác của hệ thống.

Ứng dụng trong truyền thông công nghiệp

Đầu nối DB9 còn được sử dụng trong một số hệ thống giao tiếp nối tiếp, thiết bị điều khiển và thiết bị ngoại vi công nghiệp. Tuy nhiên, cần phân biệt RS232 với RS485 và các chuẩn truyền thông khác. Hình dạng đầu DB9 giống nhau không đồng nghĩa với việc các chuẩn giao tiếp có thể thay thế trực tiếp cho nhau.

4. Thông số và thông tin sản phẩm

Lưu ý: Thông số chi tiết về kích thước, vật liệu tiếp điểm, kiểu vỏ, khả năng chống nhiễu và phụ kiện đi kèm cần được xác nhận theo phiên bản sản phẩm thực tế.

5. Hướng dẫn đấu dây đầu nối DB9 RS232 vặn vít

Để sử dụng đầu nối DB9 HD-LINK hiệu quả, người dùng nên thực hiện theo các bước cơ bản dưới đây.

Bước 1: Xác định sơ đồ chân

Tra cứu sơ đồ chân của thiết bị cần kết nối. Cần phân biệt cách đánh số chân khi nhìn từ phía tiếp điểm và phía đấu dây vì hai góc nhìn có thể tạo ra thứ tự chân khác nhau.

Bước 2: Chuẩn bị cáp tín hiệu

Chọn loại cáp có số lõi, tiết diện và đặc tính phù hợp với yêu cầu của thiết bị. Cắt dây theo chiều dài cần thiết, sau đó tuốt lớp vỏ ngoài và lớp cách điện của từng lõi vừa đủ để đấu vào cọc vít.

Bước 3: Đưa dây vào đúng vị trí

Đặt từng lõi dây vào đúng cọc tương ứng với sơ đồ đã xác định. Không đấu theo phỏng đoán hoặc chỉ dựa vào màu dây của cáp.

Bước 4: Siết vít cố định

Sử dụng tua vít phù hợp để siết các cọc đấu dây. Không siết quá lực làm hỏng vít, cọc tiếp điểm hoặc lõi dẫn.

Bước 5: Kiểm tra trước khi sử dụng

Kiểm tra độ chắc chắn của các mối đấu, tránh để các sợi đồng thừa chạm sang cọc bên cạnh. Dùng đồng hồ đo thông mạch để xác nhận kết nối và kiểm tra nguy cơ chập giữa các chân trước khi cắm vào thiết bị.

Bước 6: Kiểm tra hoạt động truyền dữ liệu

Sau khi hoàn tất, xác nhận đúng chuẩn giao tiếp, tốc độ baud, số bit dữ liệu, parity và stop bit theo cấu hình của thiết bị. Nếu không truyền được dữ liệu, hãy kiểm tra lại sơ đồ chân, dây TXD/RXD, GND và cấu hình truyền thông.

6. Vì sao nên lựa chọn đầu nối DB9 không cần hàn?

So với phương pháp hàn trực tiếp, đầu nối DB9 vặn vít đem lại một số lợi ích thiết thực:

• Tiết kiệm thời gian thi công: giảm công đoạn chuẩn bị và hàn từng chân tiếp điểm.
• Dễ thao tác: phù hợp với công việc lắp ráp dây cáp tại xưởng và hiện trường.
• Thuận tiện bảo trì: có thể tháo dây, kiểm tra và đấu nối lại khi cần.
• Linh hoạt khi chế tạo cáp: chủ động chiều dài dây và sơ đồ đấu nối theo ứng dụng.
• Giảm nhu cầu sử dụng dụng cụ hàn: hữu ích khi công việc chỉ yêu cầu đấu dây bằng cọc vít.

Tuy nhiên, chất lượng đường truyền vẫn phụ thuộc vào loại cáp, cách đấu nối, môi trường làm việc và khả năng tương thích của toàn bộ hệ thống. Đầu nối vặn vít không tự động bảo đảm khả năng chống nhiễu hoặc chống nước nếu sản phẩm không có đặc tính đó.

7. Những lưu ý khi mua đầu nối DB9 RS232 HD-LINK

Để lựa chọn đúng sản phẩm, khách hàng nên kiểm tra một số yếu tố trước khi đặt mua:

• Kiểu đầu đực hoặc đầu cái: lựa chọn phù hợp với cổng kết nối của thiết bị.
• Chuẩn giao tiếp: xác nhận thiết bị thực sự sử dụng RS232, không nhầm với RS485 hoặc giao diện khác.
• Sơ đồ chân: kiểm tra yêu cầu kết nối cáp thẳng, cáp chéo và các chân tín hiệu cần sử dụng.
• Kích thước và kết cấu: đối chiếu không gian lắp đặt, kiểu vỏ và phụ kiện cố định nếu có.
• Điều kiện sử dụng: cân nhắc môi trường nhiệt độ, rung động và yêu cầu bảo vệ của hệ thống.

Nếu chưa chắc chắn về loại đầu nối cần mua, khách hàng có thể cung cấp hình ảnh cổng kết nối, model thiết bị hoặc sơ đồ chân để được tư vấn trước khi lựa chọn.

8. Mua đầu nối DB9 RS232 9 chân HD-LINK tại phukiencom.vn

Nếu bạn đang cần tìm đầu nối DB9 RS232 9 chân bấm vặn vít HD-LINK, hãy liên hệ phukiencom.vn để được hỗ trợ lựa chọn phụ kiện phục vụ nhu cầu chế tạo dây cáp COM, lắp đặt hệ thống điều khiển và bảo trì thiết bị điện tử công nghiệp.

Khi liên hệ, khách hàng nên cung cấp thông tin về thiết bị sử dụng, kiểu đầu DB9 cần lắp và số lượng dự kiến. Điều này giúp quá trình tư vấn chính xác hơn, hạn chế mua nhầm loại đầu nối hoặc lựa chọn sai chuẩn giao tiếp.

Thông tin liên hệ:

• Website: phukiencom.vn
• Hotline: 0395 193 455
• Sản phẩm quan tâm: Đầu nối DB9 RS232 9 chân bấm vặn vít HD-LINK.

9. Câu hỏi thường gặp về đầu nối DB9 RS232 vặn vít

Đầu nối DB9 RS232 vặn vít có cần dùng mỏ hàn không?

Không. Thiết kế cọc đấu dây bằng vít cho phép cố định lõi dây trực tiếp mà không cần hàn, miễn là dây dẫn phù hợp với cọc đấu của sản phẩm.

Đầu nối DB9 có dùng được cho PLC không?

Có thể sử dụng nếu PLC có giao diện DB9 và hỗ trợ chuẩn RS232 tương thích. Cần kiểm tra model thiết bị, sơ đồ chân và cấu hình truyền thông trước khi đấu dây.

Có thể dùng đầu DB9 vặn vít để kết nối cân điện tử với máy tính không?

Có, nếu cân điện tử hỗ trợ RS232 và sơ đồ chân của cáp đáp ứng yêu cầu kết nối. Một số thiết bị có thể cần cáp đấu chéo hoặc cấu hình riêng.

Đầu DB9 RS232 có dùng chung với RS485 được không?

Không thể mặc định dùng thay thế cho nhau. DB9 là dạng đầu nối, trong khi RS232 và RS485 là các chuẩn giao tiếp điện khác nhau. Cần xác định giao diện thực tế của thiết bị trước khi đấu nối.

Mua đầu nối DB9 HD-LINK ở đâu?

Khách hàng có thể liên hệ website phukiencom.vn hoặc gọi hotline 0395 193 455 để hỏi thông tin sản phẩm và được tư vấn lựa chọn loại đầu nối phù hợp.

đọc thêm : Đầu hàn DB9

10. Kết luận

Đầu nối DB9 RS232 9 chân bấm vặn vít HD-LINK là giải pháp thuận tiện cho việc chế tạo và bảo trì dây cáp COM không cần hàn. Sản phẩm có thể phục vụ các ứng dụng kết nối PLC, máy tính công nghiệp, cân điện tử, thiết bị y tế và hệ thống truyền thông có giao diện RS232 tương thích.

Để lựa chọn đúng phụ kiện, hãy kiểm tra kiểu đầu nối, chuẩn giao tiếp và sơ đồ chân trước khi lắp đặt. Liên hệ phukiencom.vn – 0395 193 455 để được hỗ trợ thông tin về đầu nối DB9 RS232 HD-LINK và các phụ kiện kết nối liên quan.
